FTTH Dreifing girðing

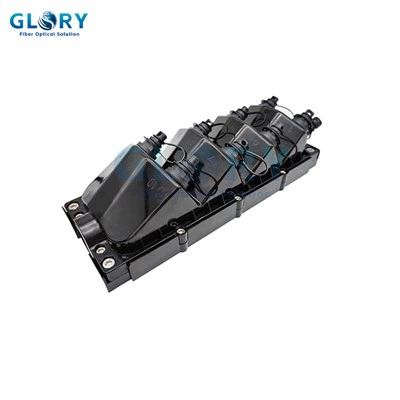

Gl - ODB-16S FTTH Dreifingarhýsing

​

Fiber to the Home (FTTH) dreifingarvagn er lykilþáttur í FTTH netkerfinu, sem þjónar sem öruggt viðmót fyrir trefjarskerðingu og leið milli burðarásar innviða og endar - notendatengingar. Hannað fyrir dreifingu í fjölbreyttu umhverfi - frá íbúðarhúsum til iðnaðarsíðna - það auðveldar hátt - hraða breiðbandsaðgang með því að samþætta aðal sjóntrefjar línur með notanda- tileinkuðum trefjum.



The GL - ODB - 16S ljósleiðarakassi er 16 - Core ftth girðing sem notar FastConnect tækni til að hagræða net dreifingu. Þetta tæki gerir kleift að slíta trefjar og kljúfa á milli dreifingarstrengja og sleppa snúrur en tryggja trefjarvörn. Það er með inntakshöfnum fyrir burðarás og styður allt að 16 FastConnect drop snúrur. Samhæft við lausar rör, beinagrind og aðrar trefjargerðir, einingin er hentugur til uppsetningar í kostnaði, veggfestum, leiðslum, mannholi eða neðanjarðarstillingum, greiðviknum dreifingu, brúar, greinum og öðrum tengingaraðferðum.





Eiginleikar.



Þessi FTTH dreifingarskáp samþykkir flip - efstu þéttingarbyggingu og nær tvöföldum vernd í gegnum vélrænni sylgjur og vulkaniseruðu kísill gúmmíþétti. Í samræmi við IEC 60529 staðla er það með IP65 - metnum vernd og vélrænni þéttingarhönnun, sem styður yfir 5.000 lotur af endurteknum opnunar- og lokunaraðgerðum. Með IK10-metnu höggþolinu felur bjartsýni innra skipulagsins sérstök ljósleiðaratengi festingar og leifar trefja geymsluhólfs (sem tryggir lágmarks beygju radíus meiri en eða jafnt og 30 mm), sem einangrar í raun umhverfis mengunarefni eins og ryk og raka. Gel-lokaða snúruhöfnin rúmar ósnortnar trefjar snúrur með þvermál á bilinu 8–17,5mm, sem gerir allt að 16 notendasambönd fyrir flóknar dreifingarsviðsmyndir eins og útivistarbox og FTTH flugstöðvakerfi.



Helstu tæknilegar upplýsingar.



Umhverfishiti: -40 gráðu -+65 gráðu

Ljósárangur: Engin marktæk viðbótar demping.



Forskriftir.



Heiti hlutar	Gl - ODB-16s
Stíll	Löm
Mál (± 3mm)	314 (l) × 202 (w) × 103 (h) mm
Þyngd (kg)	1.8-2.0
Efni	PP+GF
Þéttingartegund	Vélræn innsigli
Verndareinkunn	IP65
Áhrifaeinkunn	IK10
Kapalhöfn	1 Uncut Port +2 útibúarhöfn
Kapalþvermál	Φ8-17,5 mm (Uncut Port), max.φ14.5 (útibúarhöfn)
Trefjarskörg	24F
Getu bakka	24F
Talning bakka	1
Skerandi	Max 1:16
Pigtail	Á - eftirspurn
Adapter eindrægni	Styður allt að 16 stk SC/APC eða SC/UPC millistykki
Umsókn	Loftfesting, stöngfesting, veggfesting



Uppbygging.





Þessi tegund af lokun er fjölhæfur trefjarskýfingarbúnaður sem er hannaður til að innsigla án skrúfa. Samningur stærð og flip - yfir hlífina færa auðvelda aðgerð sem og fullkomna virkni.

Skiptabakkarnir eru í sameiningu með löm á annarri hliðinni, sem gerir aðgerðina í hverri bakka auðveldari. Það er hannað til að koma í veg fyrir skemmdir á rekstri.



Hlutalisti.





Aðalpakkar

S/N	Lýsing	Magn	Athugið
1	Lok	1	337 (l) × 242 (W) × 63 (h) mm.
2	Grunn	1
3	Þéttingarhringur	1	Kassaþétting
4	Þéttingarhlutar	16	Þétting fyrir dropa kapalhöfn
5	SPLICE bakka	1	Fyrir kapalskörun og geymslu
6	Festingarbolti	1	Laga lok og grunn lokunar
7	BUSLES	4	Laga lok og grunn lokunar
8	Millistykki	1	Millistykki fyrir 16 SC Simplex millistykki
9	Mid - span snúrusamsetning	1	Samsetning fyrir miðjan - span snúru
10	Branch snúrusamsetning	2	Samsetning fyrir kapalgreining



Venjulegir hlutar

S/N	Lýsing	Magn	Athugið
11	Veggfestingarbúnaður	1	Fyrir veggfestingu
12	Nylon bindi	12	Festing snúru
13	Fusion ermi	24	Kapalskörun
14	Einangrun borði	1	Upptaka aukabúnaðar
15	0,5M EVA rör	1	Verndaðu trefjar



Valfrjálsir hlutar

S/N	Lýsing	Magn	Athugið
16	Stöngfestingarbúnaður	1	Fyrir stöng festingu
17	Aerial festingarbúnað	1	Fyrir loftfestingu



Pökkun, flutningur og geymsla



Þessi búnaður umbúðir eru raka - sönnun og jarðskjálfti - sönnun. Aukabúnaðurinn er pakkaður fyrstu plastpokar, síðan í kassana með plastpokum til að þétta. Það eru raka - sönnun og jarðskjálftastefnu fyrir utan kassana.

Það er ekki hægt að snúa því í flutningnum og vera laus við að rúlla þegar það er borið. Vinsamlegast hlaðið varlega og komið í veg fyrir áreksturinn. Þú ættir að koma í veg fyrir það frá mikilli rigningu fyrir uppsetningu. Hitastigið í flutningnum ætti að stjórna milli 35 gráðu að +55 gráðu.

Geyma skal óhóflega uppsöfnun vöru á öskjunum. Ríkissjóður ætti að vera frá rof á ætandi gasbúnaði og hitastigið ætti að vera undir 45 gráðu og hærra en - 5 gráðu, og hlutfallslegt hitastig ætti ekki að vera mikið til langs tíma (almennt minna en 75%).
