Trefjarskýli
Líkan: GPJ09-9401 Ljósmyndun ljósleiðara
GPJ09 - 9401 Trefjarhýsing er gerð með tilbúið plasti, þéttingarþættirnir eru notaðir Vulcanized gúmmí, áreiðanleg afköst, öldrun, löng þjónustulíf meira en 25 ár.
Mál (mm): 295 × 220 × 90
Þyngd (kg): 2.0-2.3
Þéttingartegund: Vélræn
- Vörukynning
GPJ09-9401 Gerð ljósleiðara
GPJ09-9401 Gerð ljósleiðara lokun er meðlimur í hvelfingarröð, aðalhlutverkið er að verja beina framhjá, útibú og splice vörn fyrir ýmsar gerðir trefjar snúru meðan á sjónflutningi stendur.
Yfirlit yfir vöru
GPJ09-9401 LIBER OPTIC Inline Shlice Lokun er meðlimur í hvelfingarröð, aðalaðgerðin er að sannreyna beina framhjá, útibú og skarðarvörn fyrir ýmsar gerðir trefjar snúru meðan á sjónflutningi stendur.
Verndarhlutfall er IP68. Þessi tegund er með tvær kringlóttar snúruhöfn og eina sporöskjulaga snúru tengi fyrir ósnortna trefjar snúru. Efni innsigli íhluta er vulkaniserað gúmmí, snúrurnar og lokunin eru innsigluð á vélrænan hátt með hjálp þykktarþrýstings frá plastskrúfunum. Þetta líkan er frábært í innsiglunarafköstum, auðvelt fyrir uppsetningu, breitt forrit.
Lykilatriði
GPJ09 - 9401 LIBER OPTIC Inline Shlice lokun státar af framúrskarandi Re - umbreytingarafköstum og er auðvelt í notkun. Þéttingarárangur þess er staðfest með verðbólguþrýstingsprófi. Það er hentugur fyrir lauslega varinn sjónstreng, þéttan - jakkaðan snúru, miðlæga rörssprengju og fleiri, með inntakssnúru þvermál 7-17,5mm og ósnortinn kapalþvermál 11,5-17,5mm. Útrásarstrengirnir geta verið ýmsir mjúkir snúrur. Lokunin veitir aðgerðir til að laga styrkþáttinn í trefjar snúru og brynvörðum snúru, svo og jarðtengingu. Það býður upp á hæfilega snúruleið fyrir ósnortna snúru, skerandi snúru og skerandi snúru, með lágmarks beygju radíus sem er meiri en eða jafnt og 30mm. Uppsetning er fjölhæfur, stoðstöngfesting, veggfesting, loftnet, bein grafin og pípufóðraðar aðferðir.
Lögun 01
Smíðað með tilbúnum plasti og vulkaniseruðu gúmmíþéttingu fyrir endingu
Lögun 02
ROHS samhæft efni, ónæmt fyrir tæringu, efnum og hitauppstreymi
Lögun 03
Rotary Mechanical Seling Structur
Lögun 04
IP68 Metið: Prófað við 100kPa þrýsting án loftbólna eða þrýstingstaps
Lögun 05
Rúmar lausar rör, þétt - jafnalausir og miðlægar rörstrengir (7mm --17,5mm í þvermál)
Lögun 06
Jarðfærni fyrir brynvarða snúrur og styrktarfélaga

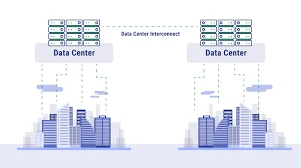

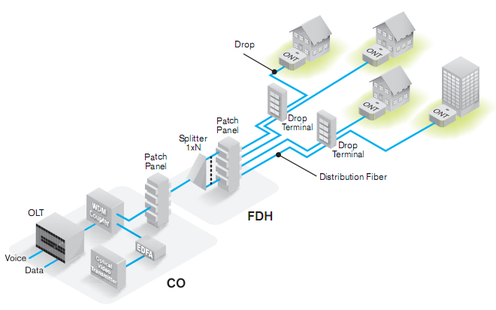

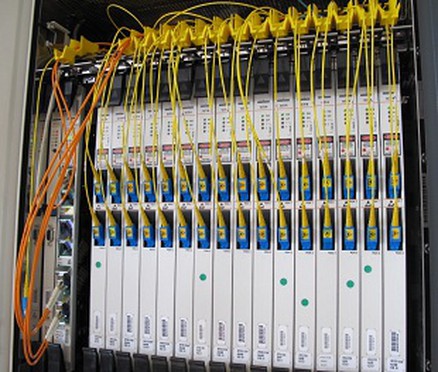

Iðnaðarumsóknir og lausnir
Innri uppbygging
Forskriftir
Lokun GPJ09-9401 hefur víddir 295 x 220 x 90 mm og vegur á bilinu 2,0 til 2,3 kg. Það styður hámarksgetu 48 trefjar (samkvæmt DOC1) eða 36 trefjum (DOC2), og er samhæft við 1x 1x8plc eða 1x 1x16plc splitters.
Þéttingartegundin er vélræn og hún er með 3 snúruhöfn: 1 sporöskjulaga tengi fyrir ósnortna snúru og 2 kringlóttar tengi fyrir greiningu eða mjúkan snúru. Hentugur kapalþvermál er á bilinu 8-17,5 mm fyrir kringlóttar tengi og 10-17,5 mm fyrir sporöskjulaga tengi. Það getur hýst allt að 3 skurðarbakka, hver með afkastagetu 12 trefjar.
Rekstrar umhverfishitastig er á bilinu - 40 gráðu til +65 gráðu. Einangrunarviðnám er meiri en eða jafnt og 2x10⁴ mΩ, og það þolir spennu allt að 15kVDC í 1 mínútu án boga - yfir eða stungu. Árangursárangur er staðfestur með verðbólguþrýstingsprófi við 100 kPa, sökkt í vatni í 15 mínútur án loftbólna, eða enga breytingu á loftvog eftir sólarhring. Re - umbreyting árangur uppfyllir staðla eftir 3 hringrás aftur.
|
Vídd (mm) |
295×220×90 |
Hámarksgeta (stök trefjar) |
36 |
|
Þyngd (kg) |
2.0-2.3 |
Þéttingartegund |
Vélrænt |
|
Kapalinngang |
3 (2 kringlóttar snúrur eru fyrir greinarstreng, 1 sporöskjulaga er fyrir beina snúru.) |
Getu fyrir einn splatabakka |
12 trefjar |
|
Hentugur kapalþvermál (mm) |
Kringlótt höfn júlí-febrúar Sporöskjulaga höfn júlí-10.5 |
||
|
Max. Fjöldi SPLICE bakkar |
3 |
