Fttr snúrusamsetning plástur snúru
Líkan: 1-4 Core FTTR snúrusamsetning plástur snúru
FTTR snúrusameiningar eru plásturssnúrur eða pigtails settir saman með nýrri tegund af litlum OD ör-geisla snúru eða loftblásnum snúru, með hefðbundnum LC tengjum eða loftblásnum LC tengjum.
- Vörukynning

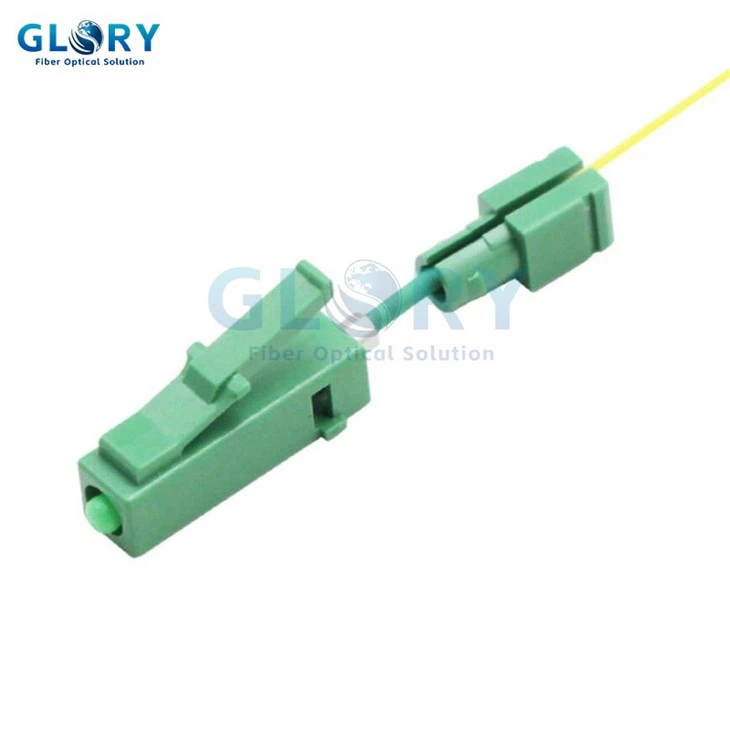

Air Blow Lc tengi v1. 01-4 corE fttr snúrusamsetningar plástur snúru
FTTR snúrusamsetningar plástur snúru eru fyrirfram lokaðir ljósleiðaralitur sem eru sérstaklega hannaðir fyrir trefjar-til-herbergi (FTTR) net og tengir sjónskemmtun innanhúss (ONUS) við veggstungur eða splitters innan íbúða eða skrifstofu. Með því að nota tvíhliða tengi (venjulega LC\/UPC) og nota bend-ónæmar einnar stillingar trefjar (G.657.A1\/A2) innan grannur, sveigjanlegur jakki, þá gera þeir kleift að auðvelda uppsetningu og áreiðanlegar, hábandsbreiddar sendingar fyrir beina trefjatengingu við einstök herbergi. Lokaðir endar verksmiðju þeirra tryggja einfaldleika og lágt innsetningartap.
Upplýsingar um snúru

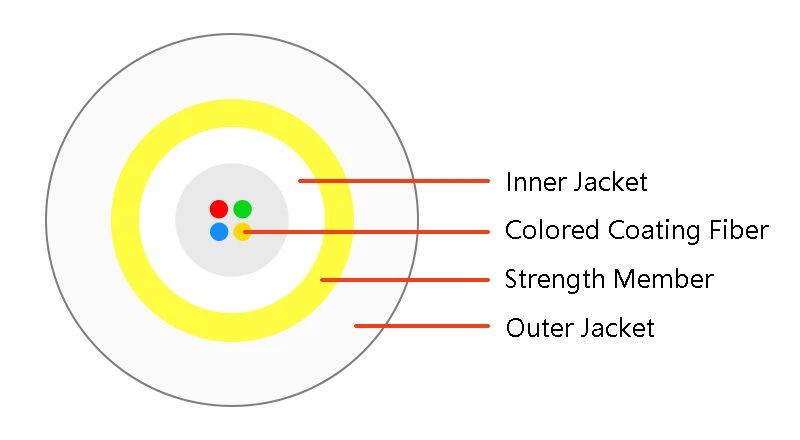

4f Microbeam Module snúru -2. 2mm til dæmis.
Aðrar snúrur eru í boði
Venjulegur litur á 250um berum trefjum
Litakóði einstaklingsins 250um ber trefjar skal vera í samræmi við töfluna eins og hér að neðan
Forskriftir FTTR snúrusamsetningar plástursnúru:
|
Tengi |
Air Blow Lc tengi v1. 0 |
Pólska |
APC |
|
Trefjarhamur |
9/125μm, G657A2&G657B3 |
Jakka litur |
Svart\/hvítt\/grá\/fílabein |
|
Aðalstrengur OD |
2. 0 mm -2. 4mm |
Bylgjulengd |
SM: 1310\/1550nm |
|
Snúrubygging |
1F/2F/4F |
Jakkaefni |
LSZH |
|
Innsetningartap |
Minna en eða jafnt og 0. 3db (IEC stig C) Minna en eða jafnt og 0. 12db (IEC bekk B) |
Skipting og titringur |
Minna en eða jafnt og 0. 2db |
|
Afturtap |
SM APC meiri en eða jafnt og 60dB (mín. |
Rekstur og geymsluhitastig |
-40 ~ 85 gráðu |
3D rúmfræðileg forskrift:
|
Hlutir |
Færibreytur |
||
|
Fægja |
PC |
APC |
|
|
ROC |
SC\/FC\/ST |
10 ~ 25 |
5 ~ 12 |
|
LC\/MU |
7~ 25 |
5 ~ 12 |
|
|
Apex offset |
Minna en eða jafnt og 50 |
||
|
Trefjar kúlulaga hæð |
±100 |
||
|
Horn |
± 0.5 |
8 ± 0.5 |
|
Athugasemd: 3D framhjáhlutfall enda andlitsins er 80%)
Ferlule Endface:
|
Zone |
Svið (μm) |
Rispur |
Gallar |
Tilvísun |
|
A: Kjarni |
0 ~ 25 |
Enginn |
Enginn |
IEC 61300-3-35: 2015 |
|
B: Klæðning |
25 ~ 115 |
Enginn |
Enginn |
|
|
C: Lím |
115 ~ 135 |
Enginn |
Enginn |
|
|
D: Hafðu samband |
135 ~ 250 |
Enginn |
Enginn |
|
|
E: Restin af ferri |
Enginn |
Enginn |
||
FTTR snúrusamsetningar Plásturstrengir upplýsingar:
|
Hlutir |
Gögn |
||
|
Fjöldi trefja |
1-2F |
4F |
|
|
Trefjategund |
SM G657A1, G657A2, G657B3 |
||
|
Örverueining |
Þvermál (mm) |
1.1±0.1 |
1.1±0.1 |
|
Litur |
Hvítur |
||
|
Efni |
LSZH (CPR stig: ECA, DCA, CCA B2CA) |
||
|
Ytri slíður |
Efni |
LSZH (CPR stig: ECA, DCA, CCA B2CA) |
|
|
Litur |
Hvítur |
||
|
Þvermál (mm) |
2.2±0.1 |
||
|
Styrkur meðlimur |
Efni |
Aramid garn |
|
Vélrænni og umhverfisafköst:
|
Liður |
Innihald |
Gildi |
|
Max. Togálag |
Til skamms tíma |
400N |
|
Til langs tíma |
100N |
|
|
Max. mylja mótstöðu |
Til skamms tíma |
500N\/100mm |
|
Til langs tíma |
100n\/100mm |
|
|
Mín. beygja radíus |
Uppsetning |
20 x snúruþvermál |
|
Aðgerð |
10 x snúruþvermál |
|
|
Hitastigssvið |
Aðgerð |
-20 gráðu ~ +70 gráðu |
|
Uppsetning |
-20 gráðu ~ +60 gráðu |
|
|
Geymsla\/flutningur |
-20 gráðu ~ +70 gráðu |
Hvernig á að setja Air Blow LC tengið v1. 0 af FTTR snúrusamsetningum plástur snúru?

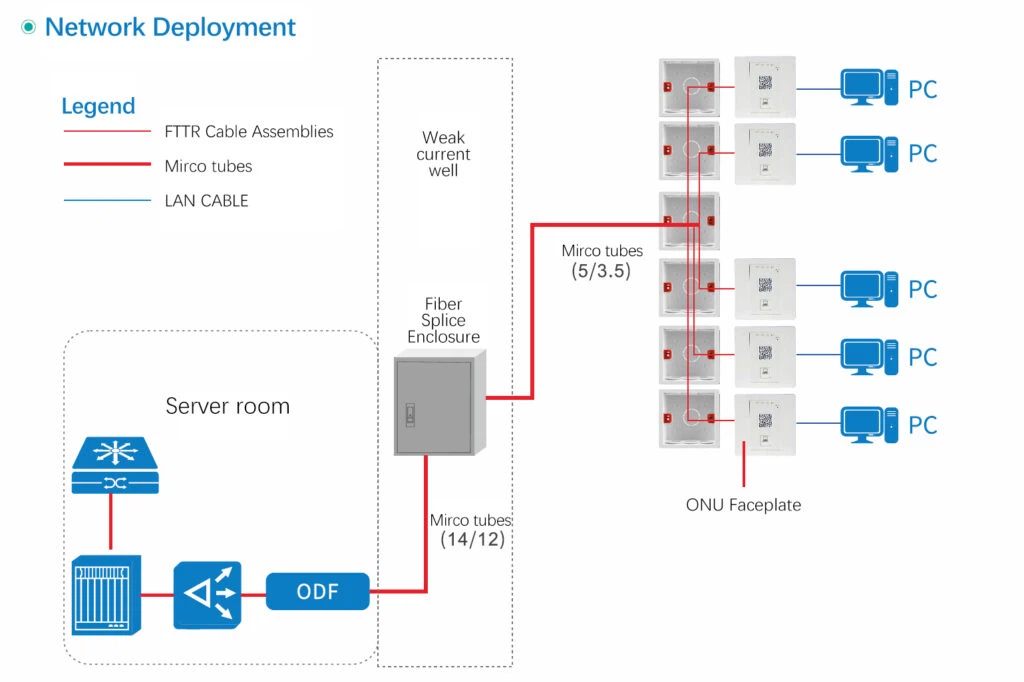

Umsókn:
